滾筒篩概 述

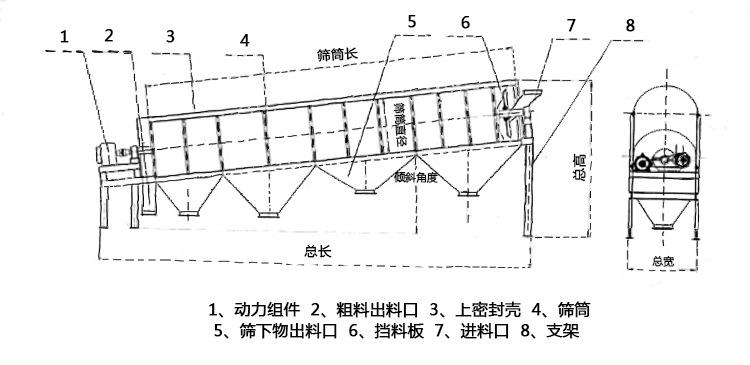

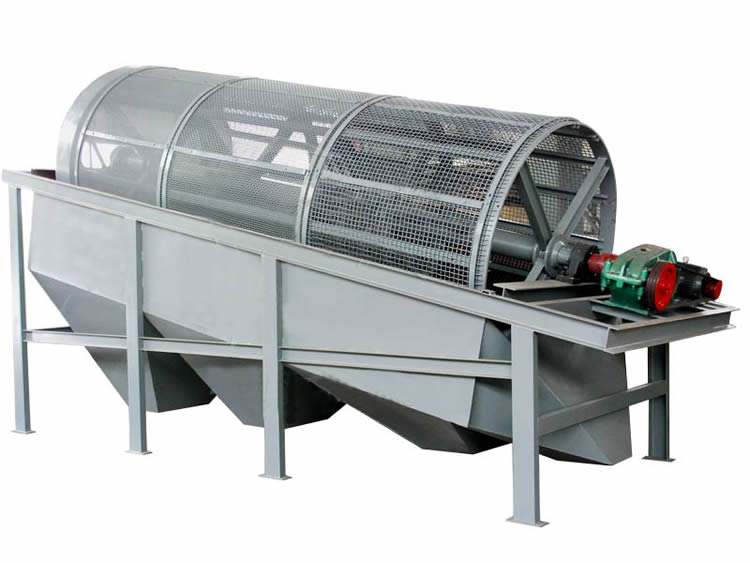

GTS圓筒回轉篩的(滾筒篩)主體結構是篩分筒,它是由若干個圓型狀篩網組成,整體與地平面成傾斜狀態,外部被密封隔離罩所密封,以防止污染環境。
通過變速減速系統使篩分筒在一定轉速下旋轉,物料自上而下通過篩分筒得到分離,細料從篩分筒前端下部排出,粗料從篩分筒下端尾部排出。
圓筒回轉篩可設有梳型清篩機構,在篩分過程中可通過梳型清篩機構與篩分筒的相對運動,達到對篩體不間斷清理的效果,使篩分筒在整個工作過程中**保持清潔、不粘、不堵、不影響篩分效果。
圓筒回轉篩(又名圓滾筒篩)根據不同分級要求,其分級級數一般從細到粗為1-4節,物料從細到粗分別從第一節到*后一節篩網篩出,大于后一節篩網孔的物料從出料口排出。
圓筒回轉篩(又名圓滾筒篩)在使用過程中,運轉緩慢均勻,沖擊振動很小、工作平穩、其安裝簡單,有時甚至不需要專門的基礎。可以直接放置于平整的地面或樓板上及料倉下。該機易于密閉收塵、維修量小、維修簡單、使用壽命長。是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。
1、物料適應性廣
YTS滾筒篩(回轉篩)廣泛應用于各類物料篩分,無論是劣質煤、煤泥,還是煤煙以及其它類物料,都是順利進行篩分。
2、進料方式簡單多樣
我公司研制的回轉篩進料口可根據現場實際設計,無論是皮帶、漏斗或其它進料方式,不用采取特殊措施,都可以順暢進料。
3、篩分效率高
設備可設有梳型清篩機構,在篩分過程中,不管進入篩分筒的物料多臟、多雜都可以篩分,從而提高了設備的篩分效率。
4、篩分量大、易于大型化
在相同尺寸下,圓面積比其它型狀的面積都大,因此其篩分有效面積就大,使物料能充分接觸篩網,因而單位時間內篩分量就大。又因其結構簡單,布置方便,技術新穎而成熟等特點,*易大型化。
5、自身能耗小
我公司研制的回轉篩電機功率小,是其它篩型的二分之一到三分之一,處理相同量物料而運行時間僅為其它篩型的二分之一,因此能耗低。
6、工作環境好
整個篩分筒可以用密封隔離罩所密封,徹底清除了篩分循環過程中的粉塵飛揚,塊狀分濺等現象,避免了對工作環境的污染。
7、設備噪音低
YTS滾筒篩在運行中,由于回轉速度小,并且有密封隔離罩與外界隔離,使噪聲無法傳遞到外部,從而降低了設備噪音。
8、使用壽命長,維修量小
YTS滾筒篩是由若干個圓環狀網組成,其總篩分面積遠遠大于其它篩型的篩分面積,再加上篩分效率高,設備運行時間短,故而使用壽命較長,易損件少、維護量小。
9、檢修方便
設備密封隔離上罩可以拆開,拆開后不影響機器正常運行,并且使得檢修非常方便。

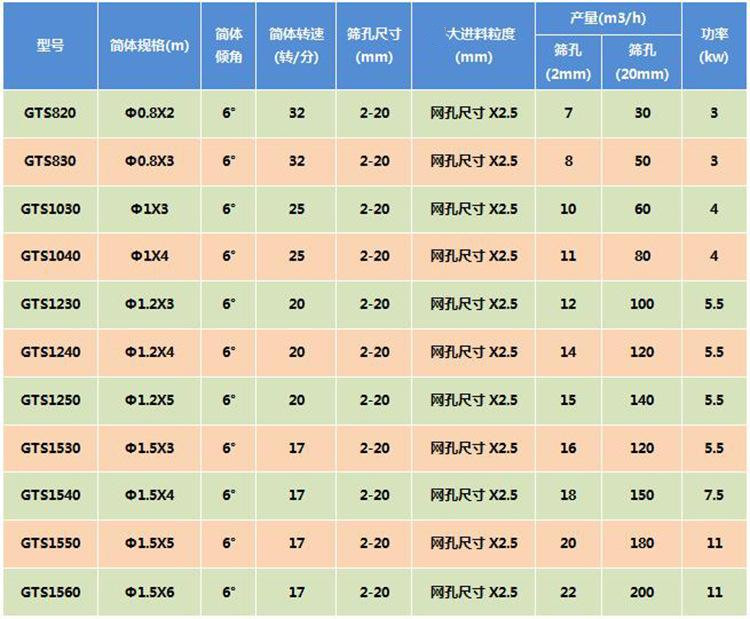

注:
1、外型尺寸是按筒體長計;
2、處理量是按大孔徑計算;
3、傾斜角度和每節長度視物料不同而不同;
3、質量按筒體長且使用編織網時計;
4、物料大塊所占比例不超過10%
